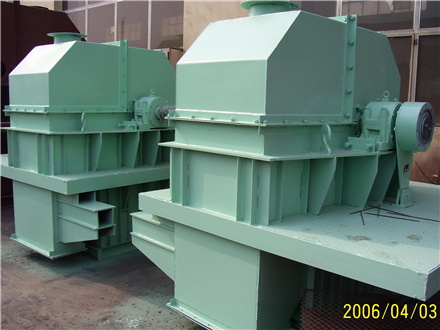

為板鏈式,重力式誘導卸料的提升設備。適用於垂直輸送粉狀、顆粒狀、小塊狀磨琢性物料,如生料、水泥、煤、石灰石、幹粘土、熟料等。 該機與其它提升機比較,其特點是:采用的板鏈有較高的剪切強度、耐磨性能,運轉故障率低,使用壽命長。 采用較低的鏈速(0.5米/秒) 采用大容量的料鬥和較小的鬥距,驅動功率低且輸送量大,尤為適應提升破碎後的石灰石和水泥熟料(≥NE50) 是一種新型垂直提升設備。 它適用於提升粉狀和小顆粒狀物料,如:水泥、煤粉、破碎後較細的礦石等。這是我廠引進國外同類產品** 技術開發的產品,在各工業地區,這類輸送機廣泛用於輸送量較大的粉狀和小顆粒狀物料的提升。
型 號 | *大提升高度m | 輸送量(立方米/小時) | 物料*大塊度 | ||||
占百分比 % | |||||||
10 | 25 | 50 | 75 | 100 | |||
HNE15 | 45 | 15 | 65 | 50 | 40 | 30 | 25 |
HNE30 | 45 | 35 | 90 | 75 | 58 | 47 | 40 |
HNE50 | 55 | 60 | 90 | 75 | 58 | 47 | 40 |
HNE100 | 55 | 110 | 130 | 105 | 80 | 65 | 55 |
HNE150 | 55 | 170 | 130 | 105 | 80 | 65 | 55 |
HNE200 | 50 | 220 | 170 | 135 | 100 | 85 | 70 |
HNE300 | 50 | 320 | 170 | 135 | 100 | 85 | 70 |
HNE400 | 45 | 400 | 205 | 165 | 125 | 90 | 90 |
HNE500 | 45 | 500 | 240 | 190 | 145 | 120 | 100 |
HNE600 | 40 | 600 | 240 | 190 | 145 | 120 | 100 |
HNE800 | 40 | 800 | 275 | 220 | 165 | 135 | 110 |
NSE鬥式提升機係列參數
型 號 | 提 升 量 m3/h | 料 鬥容 積 L | 填充率% | 鏈 速m/min | 物料*大塊度 (mm) | ||||
占百分比 % | |||||||||
10 | 25 | 50 | 75 | 100 | |||||
NSE100 | 170 | 72.5 | 60 | 65.4 | 35 | 30 | 20 | 15 | 10 |
NSE200 | 230 | 96.8 | 60 | 65.4 | 35 | 30 | 20 | 15 | 10 |
NSE300 | 308 | 120.8 | 63 | 65.4 | 35 | 30 | 20 | 15 | 10 |
NSE400 | 360 | 141.5 | 65 | 65.4 | 50 | 40 | 30 | 25 | 20 |
NSE500 | 480 | 188.2 | 65 | 65.4 | 50 | 40 | 30 | 25 | 20 |
NSE600 | 619 | 240.8 | 65 | 66 | 50 | 40 | 30 | 25 | 20 |
NSE700 | 721 | 280.1 | 65 | 66 | 65 | 60 | 40 | 35 | 30 |
NSE800 | 825 | 320.5 | 65 | 66 | 65 | 60 | 40 | 35 | 30 |
NSE1000 | 1007 | 391.2 | 65 | 66 | 65 | 60 | 40 | 35 | 30 |
